Návod k pluginu SketchUp

Jak exportovat Dynamic Components pro konfigurátor Konfiguruj

Plugin Konfiguruj Export uloží do zip souboru model.glb, parameters.json a případné obrázky textur podle modelu; tento zip nahrajete do konfigurátoru. Váš model musí používat Dynamic Components s konfigurovatelnými parametry.

Stáhnout plugin pro SketchUp Přejít na Import

Instalace

Stáhněte .rbz soubor pomocí tlačítka výše.
Ve SketchUp: Okno → Manager pluginu → Instalace rozšíření.
Vyberte konfiguruj_export.rbz. Plugin se objeví v Pluginy → Konfiguruj Export.

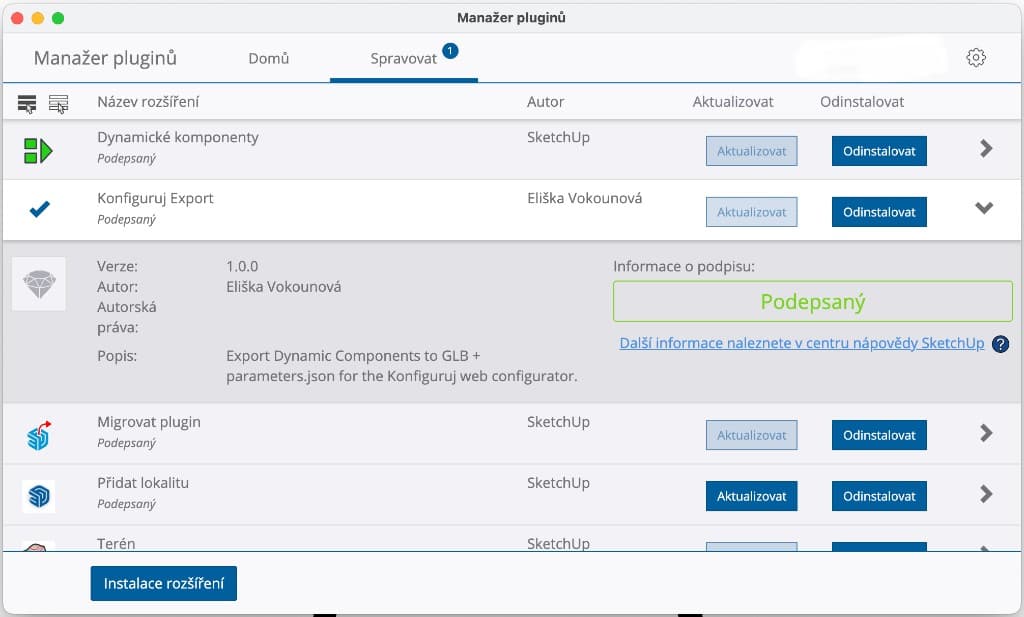

Po instalaci se Konfiguruj Export zobrazí v Manažeru pluginů (záložka Spravovat).

Manažer pluginů s rozšířením Konfiguruj Export, verzí a stavem podepsáno

Podporované entity

Plugin čte atributy Dynamic Components z:

Skupin – s atributy Dynamic Components ve slovníku dynamic_attributes
Instancí komponent – s atributy Dynamic Components

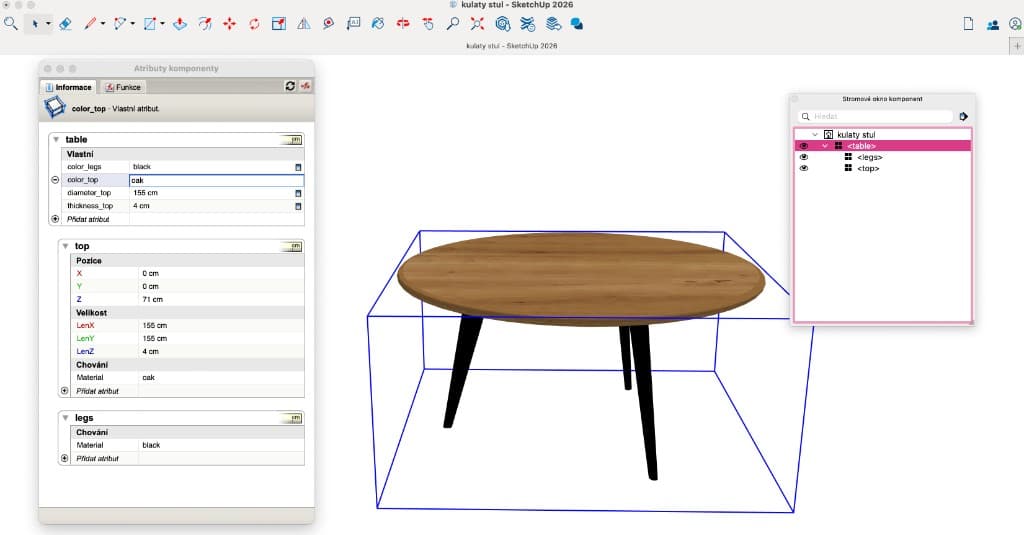

Příklad: nadřazená komponenta s vnořenými částmi (např. top, legs) ve stromu komponent a vlastní atributy nadřazené komponenty v okně Atributy komponenty.

Prostředí SketchUp s okny Atributy komponenty a Stromové okno komponent – hierarchie modelu a atributy Dynamic Components

Parametry

Podporované typy parametrů:

Rozměry: LenX, LenY, LenZ, width, height, depth (a česky: sirka, vyska, hloubka, prumer)
Materiály: color, barva, material
Možnosti: avariant, variant, typ

Syntaxe formulí

Parent!param – odkazuje na parametr z nadřazené skupiny/komponenty
ComponentName!param – odkazuje na parametr z jiné komponenty (např. stul!leny)

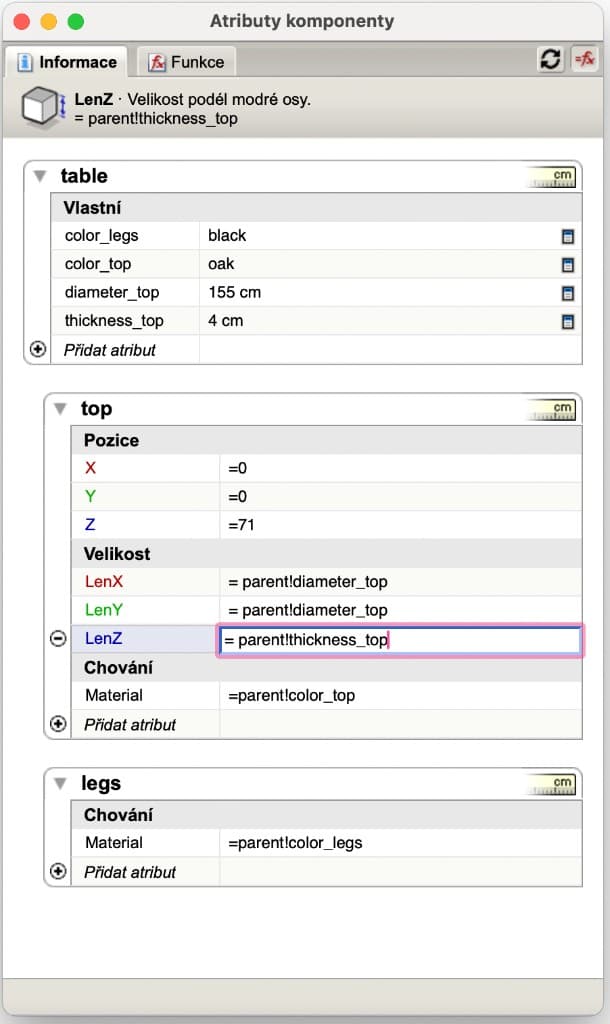

Vlastní atributy na nadřazené komponentě; vnořené části je odkazují pomocí formulí typu =parent!název_parametru (rozměry, materiál atd.).

Dialog Atributy komponenty – vlastní parametry u rodiče a podkomponenty s odkazy parent! na LenX, LenY, LenZ a materiály

Typy efektů

scale – škálování mesh na ose (x, y, z, xz)
position – pozice mesh z formule (např. z LenY)
material – aplikace materiálu/barvy na mesh

Postup exportu

Otevřete model SketchUp s Dynamic Components.
Vyberte kořenovou skupinu nebo komponentu s parametry.
Pluginy → Konfiguruj Export → Export for Konfiguruj.
Zvolte umístění uložení (výchozí: modelname_configurator.zip).
Nahrajte zip do konfigurátoru přes Import ze SketchUp.

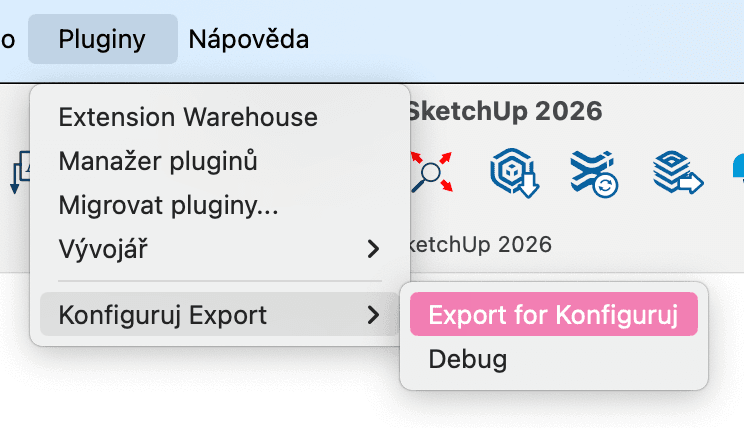

Export spusťte v menu Pluginy (popisky podle jazyka SketchUp).

Menu Pluginy s podmenu Konfiguruj Export a položkou Export for Konfiguruj

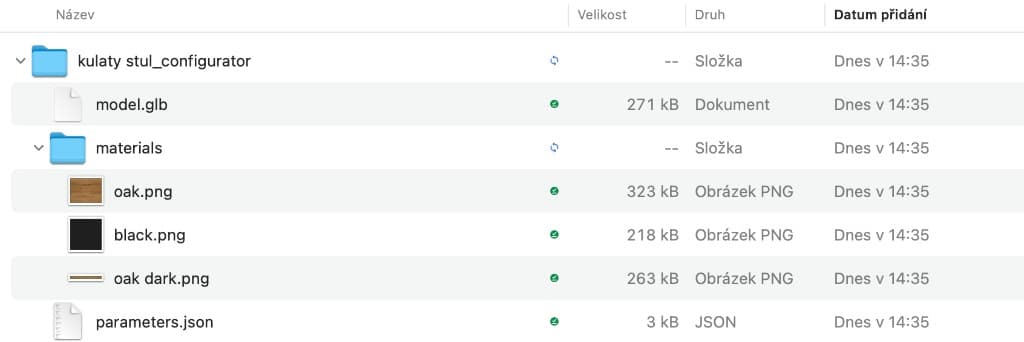

Po rozbalení zipu typicky uvidíte model.glb a parameters.json; složka s texturami (např. materials) a PNG soubory tam jsou jen tehdy, když export obsahuje texturované materiály.

Prohlížeč souborů: model.glb, parameters.json a volitelně podsložka s texturami PNG

Materiály

Jako PNG se exportují pouze texturované materiály. Materiály pouze s barvou se přeskočí; konfigurátor podporuje textury. Parametry rozměrů se exportují v cm (SketchUp vrací palce; plugin převádí).

Řešení problémů

Pokud plugin nic neexportuje:

Spusťte Pluginy → Konfiguruj Export → Debug a zkontrolujte Ruby Console (Okno → Ruby Console) pro nalezené entity a parametry.
Před exportem vyberte kořenovou skupinu/komponentu s parametry.

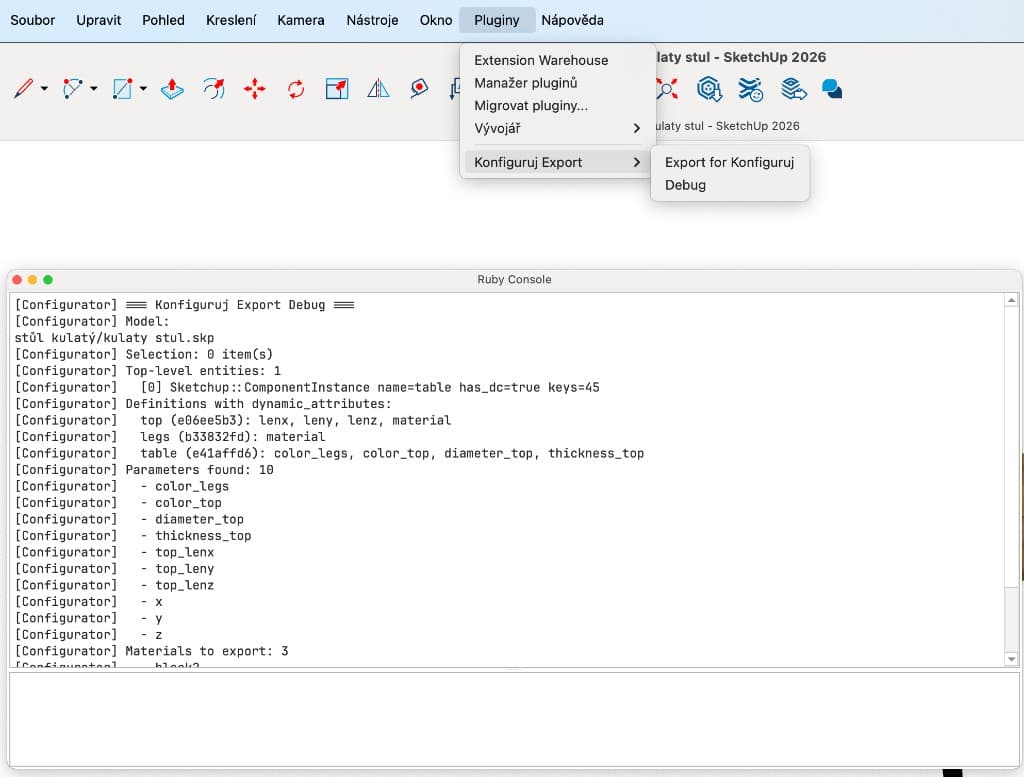

Spusťte Pluginy → Konfiguruj Export → Debug; v Ruby Console uvidíte, jaké komponenty a parametry plugin vidí (např. klíče Dynamic Components a seznam parametrů).
